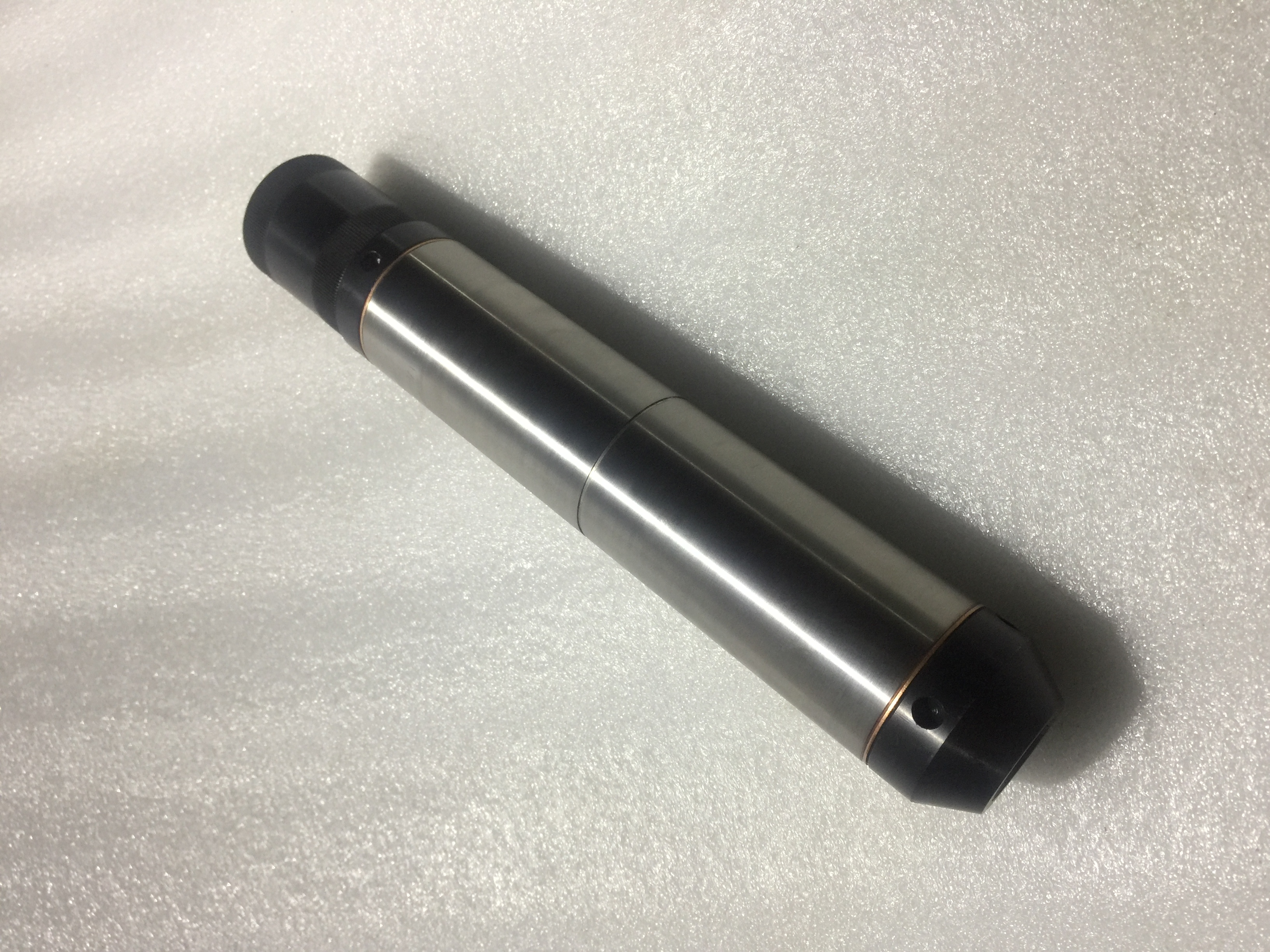

高溫磁定位器總成
主要用于油水井中測量套管、油管接箍深度位置，適用于測井磁曲線測量
和射孔深度定位。要求具有可測定油氣井套管接箍位置，用于自動化跟蹤射孔作
業，從而了解每根套管接箍的實際井深，作為射孔時控制井深的標志，提高射孔
的準確性；并可為其他測量曲線提供位置依據。另外，還可根據磁定位曲線檢測
套管的斷裂及誤射孔位置等工程事故，實現一次管柱達到測試油井深度、射孔兩
個目的，并配備了安全開關。材質要求必須是：磁鋼為稀土釤鈷材料，外殼為
1Mn18Cr4N高錳無磁鋼，有效避免信號干擾。而射孔槍快速連接總成，主要用于
射孔施工中井下儀器與射孔槍連接的專用設備。聯結磁定位器與射孔槍的快速連
接器，必須具有密封性好、抗震性強、強度高、點火通道絕緣性能好的具體要求，
可選配安全點火開關。
和射孔深度定位。要求具有可測定油氣井套管接箍位置，用于自動化跟蹤射孔作
業，從而了解每根套管接箍的實際井深，作為射孔時控制井深的標志，提高射孔
的準確性；并可為其他測量曲線提供位置依據。另外，還可根據磁定位曲線檢測
套管的斷裂及誤射孔位置等工程事故，實現一次管柱達到測試油井深度、射孔兩
個目的，并配備了安全開關。材質要求必須是：磁鋼為稀土釤鈷材料，外殼為
1Mn18Cr4N高錳無磁鋼，有效避免信號干擾。而射孔槍快速連接總成，主要用于
射孔施工中井下儀器與射孔槍連接的專用設備。聯結磁定位器與射孔槍的快速連
接器，必須具有密封性好、抗震性強、強度高、點火通道絕緣性能好的具體要求，
可選配安全點火開關。
一、主要技術指標：
1、外徑：φ73mm；
2、長度：600mm；
3、最高工作溫度：175℃；
4、最高壓力：120Mpa；
5、測量范圍：定性顯示套管接箍（輸出信號為1～3Hz的脈沖）；
6、線圈繞組直流電阻值：2100～2300Ω；
7、磁感應電壓：不小于4000mV（絕對值）；
8、峰值最高：400mV;
9、本底噪聲：≤1mV；
